Setiap peralatan yang menggunakan energi listrik memiliki bahan isolasi sebagai

pengaman. Bahan isolasi adalah bahan yang memberikan tahanan tinggi terhadap

aliran arus listrik. Operasi dari peralatan listrik seperti transformator, motor,

generator, dan kabel-kabel tergantung pada pemeliharaan tahanan isolasi. Tahanan

isolasi tiap peralatan listrik memiliki batas minimal yang berbeda-beda. Perbedaan ini

menyebabkan kesalahan dalam menentukan batas minimal tahanan isolasi. Dalam

pengukuran tahanan isolasi. Kondisi peralatan listrik seperti motor dapat ditentukan

berdasarkan nilai tahanan isolasi yang terukur.

Mengapa kita melakukan pengetesan insulation/ megger test ??

Test insulasi dipergunakan untuk mengetahui kondisi konduktor di jaringan.

Insulasi yang memadai diperlukan untuk menghindari terjadinya direct contact seperti

short circuit atau ground fault. Buruknya insulasi jaringan bisa mengakibatkan

terjadinya arus bocor dan bisa membahayakan nyawa seseorang. Dimungkinkan juga

akan menimbulkan percikan api yang bisa mengakibatkan kebakaran.

Pengetesan dilakukan dengan pengukuran tingkat kebocoran jaringan line/ phase

dngan netral dan line dengan ground. Sebelum melakukan pengetesan terlebih dahulu

dilakukan pemutusan hubungan komponen elektronik dan pilot lamp dengan jaringan.

Metode pengetesan bisa dilakukan dengan tegangan yang berbeda sesuai dengan

kebutuhan. Batas minimum insulasi yang bisa ditolerir untuk pengetesan dengan

tegangan 500 VDC adalah 0,5 Meg Ohm sedangkan dengan tegangan 1000 VDC

adalah 1 Meg Ohm.

Insulasi menjadi salah satu penyebab utama terbakarnya sebuah motor selain

masalah elektrik dan mekanik. Sebuah motor akan mengalami penurunan tingkat

insulasi karena usia pakai. Jika insulasi motor telah mencapai antara 10 ~ 1 Meg Ohm

maka perlu dilakukan preventive maintenance. Jika insulasi dibawah 1 Meg Ohm

berarti motor dalam kondisi kritis.

Dalam pengukuran isolasi tentunya dibutuhkan alat tester uji, dalam beberapa

merk ada penjelasan langkah-langkah yang perlu diambil untuk melaksanakan

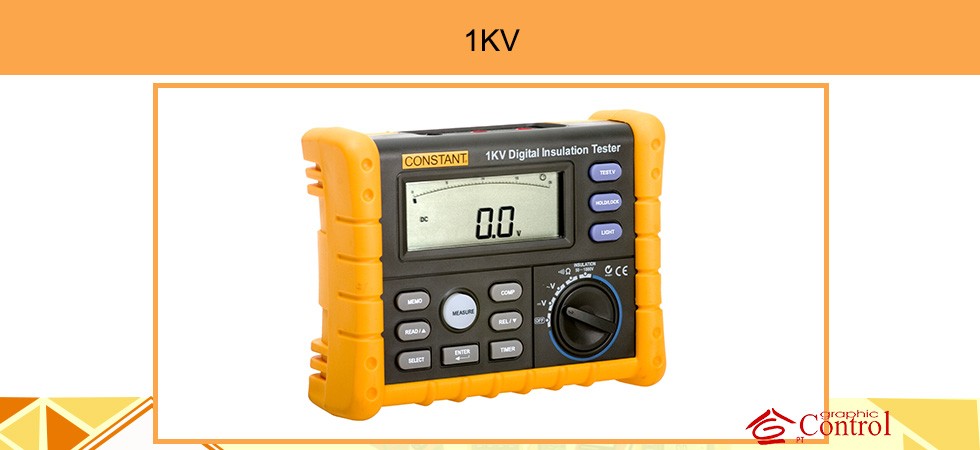

pengujian isolasi. Constant 1KV - DIGITAL MEGGER merupakan alat yang dapat

digunakan untuk mengukur insulations /Megger dengan tingkat presisis tinggi dan

dapat mengukur mencapai1000 Volt.
