DETEKSI CACAT PADA MATERIAL BAJA MENGGUNAKAN CONSTANT TT220 (

ULTRASONIC THICKNES GAUGE)

Inspeksi terhadap struktur material logam seperti baja sangat penting untuk mengetahui

kondisi material dan melakukan tindakan preventif sebelum terjadinya kegagalan fungsi

peralatan pada saat digunakan. Penurunan fungsi terjadi akibat keretakan, korosi,

penyambungan, kelelahan penggunaan material dalam kurun waktu yang lama. Pengujian

material dengan metode Non Destructive Testing (NDT) adalah pengujian material tanpa

menyebabkan kerusakan pada material tersebut. Pengujian ini bertujuan untuk mendeteksi dan

menentukan lokasi.

Ultrasonic NDT merupakan salah satu teknik yang digunakan secara luas dan lebih efektif untuk

pengujian cacat dalam (internal defect) material dibandingkan dengan teknik yang lain seperti, x-

radiography dan eddy current [3]. Gelombang ultrasonic dihasilkan oleh transduser piezoelectric

dengan frekuensi antara 0.1 ~ 15 Mhz yang menembus material dan dipantulkan atau disebarkan

oleh retakan (cacat) yang ada didalam material. Propagasi sinyal pantul tersebut memberikan

informasi tentang lokasi cacat atau retakan yang ada di dalam material.

Ultrasonik Non-Destructive Testing (NDT) adalah salah satu teknik pengujian material

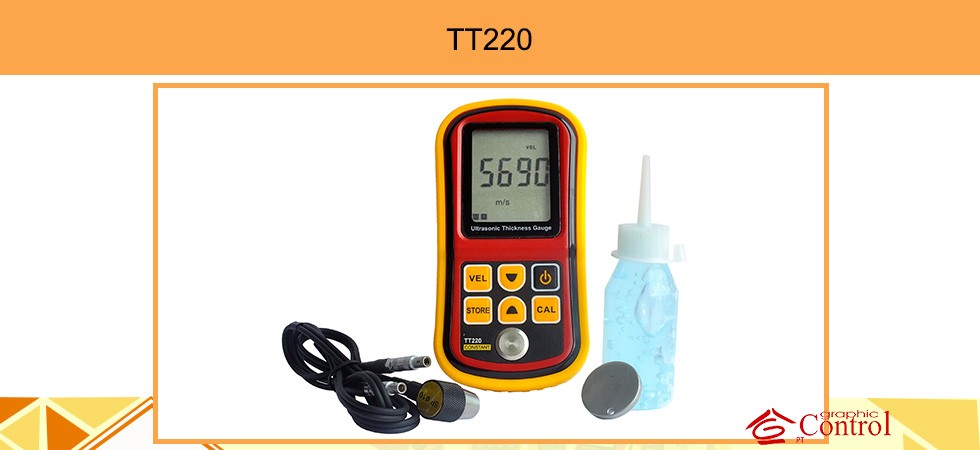

tanpa merusak benda uji melalui pantulan gelombang ultrasonik. Constant TT220 merupakan

alat yang digunakan untuk ketebalan material. Propagasi gelombang ultrasonik didalam struktur

baja mengalami pemantulan atau pembelokan pada saat mengenai medium dengan indek yang

berbeda. Propagasi gelombang ultrasonik tersebut kemudian diekstrak menggunakan metode

Continuous Wavelet Transform (CWT) untuk merepresentasikan permukaan material yang

didasarkan pada frekuensi dan waktu pantul/belok sebagai dasar jarak keberadaan rongga (cacat ).

Constant TT220 mempunyai keunggulan pada proses analisis sinyal yang lebih cepat dan

automatic calibration yang dapat memudahkan penggunaan nya . Bermacam macam jenis

Material uji yang dapat di gunakan. Sebagai contoh adalah baja rendah karbon (steel 1020) dan

material lain nya dengan cara mengatur velocity nya sesuai jenis material yang akan di uji ,

sedangkan peralatan penunjang utama yang digunakan adalah probe ultrasonik tipe pulse-echo

double probe .
